Detay
Oransal seviye kontrol sisteminde besleme pompası sürekli çalışır ve otomatik bir valf (besleme pompası ile kazan arasındaki) buhar talebini karşılamak için besleme suyu akış hızını kontrol eder.
Seviye Kontrolörü SK 3400, Kapasitans Seviye Probu SD 3400 ve Seviye Kontrol Vanası SKV 3400 ile birlikte çalışarak, iletken sıvılarda kapasitans prensibiyle seviye kontrolü sağlar. Kontrolör ve prob su, kondens, kazan suyu gibi tüm farklı özelliklerdeki sıvılarda kullanım için uygundur. Oransal Seviye Kontrol Sistemi, iletkenlik değeri 10 μS/cm'in (25 °C de) üstünde olan sularda kullanılabilir.

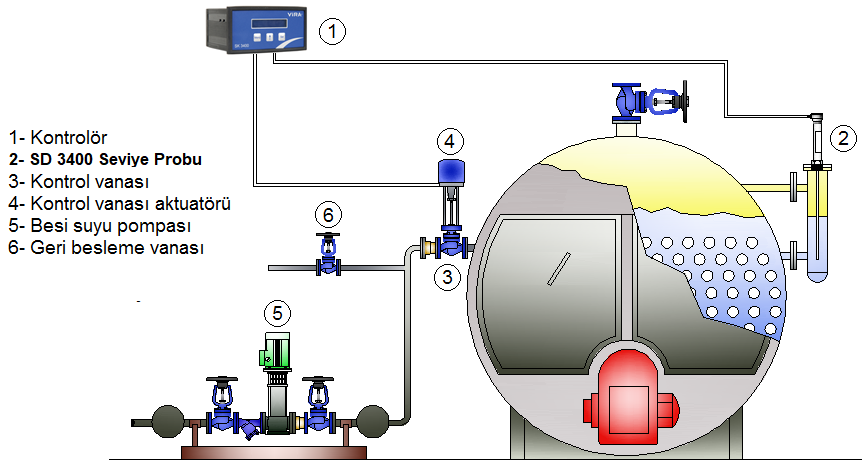

Oransal Seviye Kontrol Sistemi’nde, buhar kazanı su seviyesi, Kapasitans Seviye Probu SD 3400 ile belirlenen su seviyelerinde, Seviye Kontrolörü SK 3400’ün Seviye Kontrol Vanası SKV 3400’ü açması ve kapatması ile kontrol edilir.
Ayrıca düşük ve yüksek olarak iki farklı alarm çıkışı alınabilir.
| Kontrolör | : | SK 3400 |
| Besleme Gerilimi | : | 230 VAC |
| Fonksiyonlar | : | Oransal Kontrol, On-Off Kontrol, Yüksek Seviye Alarmı, Düşük Seviye Alarmı |
| Girişler | : | Seviye Probu Girişi, Topraklama, o-1k Ohm Potansiyometre, Kontrol Vanası |
| Çıkışlar | : | 1 Vana Modülasyon Rölesi, 2 Alarm Rölesi,1 4-20 mA Seviye Bilgisi |
| Gösterge | : | LCD |
| Buton | : | 3 Adet (Menü, Yön oku,Set) |
| Maks. Ortam Sıcaklığı | : | 55 °C |
| Kutu Malzemesi | : | PA |
| Montaj Tipi | : | Panel |
| Ip Koruma Sınıfı | : | IP 40 |
| Probe | : | SD 3400 |
| Bağlantı ve Ölçü | : | Dişli - G 1/2''' BSPT (İsteğe bağlı NPT) |
| Basınç Sınıfı | : | PN 40 |
| Uzunluk | : | 300-1500 mm |
| Maks. Çalışma Basıncı | : | 32 Bar (g) |
| Maks. Çalışma Sıcaklığı | : | 239 °C |
| Maks. Ortam Sıcaklığı | : | 75 °C |
| AY 3400 Akım yükseltici dahildir. | ||
| Probun uzunluğu sabittir ve üretimden sonra ayarlanamaz. Bu nedenle, gerekli uzunluk sipariş sırasında belirtilmelidir. |
| Vana | : | SKV3400-2, SKV3400-3 |
| Tipi | : | 2-Yollu, 3 Yollu Dağıtıcı |
| Aküatör Tipi | : | Elektrik |
| Aktüatör Sinyali | : | 3 Step, 4-20 mA (Opsiyonel) |
| Pozisyon Bilgisi | : | 0-1k ohm Potansiyometre, 4-20 mA Pozisyoner (Opsiyonel) |
| Basınç Sınıfı | : | Pn 16, PN 25 and PN 40 |
| Çap | : | DN 15- DN 100 |
| Sızdırmazlık | : | Metal Metale |
| Akış karakteristiği | : | Lineer |
| Besleme Voltajı | : | 220VAC |
| Çalışma Sıcaklığı | : | -10-+220 C |
| Koruma Sınıfı | : | IP 54 |
