Buhar üretildikçe, kazandaki su buharlaşır ve kazanın seviyesini korumak için bir besi suyu pompası ile su eklenmesi gerekmektedir. Kazana zarar vermemek ve verimli çalışmasını sağlamak için, su doğru seviyede tutulmalıdır.
Güvenlik de hayati öneme sahiptir. Kazan yetersiz su ile çalışıyorsa, her zaman bir bombadan daha şiddetli patlama riski vardır.
Bu nedenle, su seviyesini izleyen ve kontrol eden, su seviyesinin düşük olup olmadığını tespit eden ve alarm veren, besleme suyu pompasını veya brülörünü kapatacak şekilde gerekli işlemleri yapan seviye kontrol sistemi gereklidir.
Elbette, su seviyesini adım adım görmek için seviye göstergeleri gibi harici bir göstergeye sahip olunması tavsiye edilir. Bir başka öneri ise, birincisinde herhangi bir hasar olması durumunda ikincil seviye kontrol sistemine sahip olmaktır.

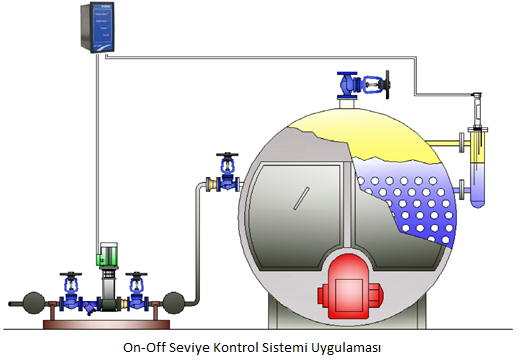

Seviye kontrolü için bir On-Off Kontrol, besleme pompasını düşük seviyede başlatmak ve kazan tamburunda yüksek su seviyesine ulaşana kadar çalışmasına izin vermek için en yaygın ve pahalı olmayan seviye kontrol yöntemidir.
İletkenlik probları ile sabit açma kapama seviyeleri verecek iki elektrot gereklidir (pompa açık ve kapalı). Bu iki elektrodun yanı sıra Vira On-Off Seviye Kontrol Problarında, yüksek seviye alarm ve düşük seviye alarm alabileceğiniz iki tane daha elektrot bulunur.
On-Off Seviye Kontrol sistemleri genellikle 5000 kg / saat buhar debisine kadar kullanılır. Daha yüksek akış hızları için Modülasyon Kontrol Sistemi önerilir. Çünkü, pompa açıkken, soğuk besleme suyunun yüksek akış hızı aşağıdaki arızalara sebep olabilir.
- Brulör Arızası
- Kazanda ani sıcaklık değişimleri
- Düşük Verimlilik
Seviye Kontrolörü SK 2400, Seviye Duyargası SD 2400 ile birlikte iletkenlik prensibine göre çalışarak, iletken sıvılarda seviye kontrolü sağlar. Kontrolör ve duyarga su, kondens, kazan suyu gibi tüm farklı özelliklerdeki sıvılarda kullanım için uygundur. On-Off Seviye Kontrol Sistemi, iletkenlik değeri 1 μS/cm'in (25 °C de) üstünde olan sularda kullanılabilir.
Seviye Kontrolörü SK 2400, farklı iletkenlik değerlerinde ve yüksek buhar çekişli kazanlar ile tanklarda olabilecek dalgalanmalara cevap verecek seviye hassasiyeti ve kontrolörden ayarlanabilen dalgalanma filtresine sahiptir.
Her bir duyarga çubuğunun bir fonksiyonu bulunmaktadır. Devreye alma sırasında istenilen seviyede kesilerek kullanılabilir. Seviye Duyargası SD 2400 ile 4 farklı fonksiyon sağlanabilir:
- Pompa-Vana Açma
- Pompa-Vana Kapama
- 1. Alarm (Düşük veya Yüksek)
- 2. Alarm (Düşük veya Yüksek)
| Kontrolör | : | SK 2400 |
| Özellik | : | Pompa On-Off ve İki Alarm (Yüksek veya düşük) |
| Seviye Duyargası | : | SD 2400 - SD 2300 |
| Ölçü | : | 1" |
| Bağlantı | : | Dişli -BSP |
| Nominal Basınç | : | PN 40 |
| Max.çalışma Basıncı | : | 32 bar g |
| Max.çalışma sıcaklığı | : | 239 ºC |
